分享GPi CASE中文教學[硬體組裝篇]

終於忍不住還是入手了GPi CASE + RPi ZERO W + 寄台灣運費
總價只要台幣2200搞定，一點也不貴～



在此分享GPi CASE的中文組裝教學說明硬體篇
以官方文件為主，並加上實際的圖片參考

官方介紹: http://retroflag.com/GPi-CASE.html

請注意：
組合時請務必小心!
過程中造成任何損害不承擔責任!
在組合時，請勿插入MicroSD卡

[star] 教學開始


先檢查零件



1. 請先檢查開關,切到OFF關閉電源，並將卡帶取出

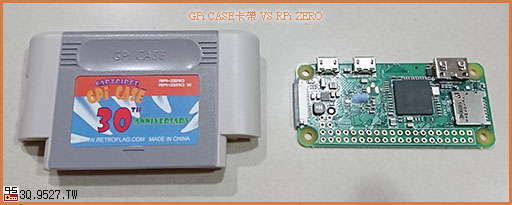

GPi CASE卡帶 vs RPi Zero

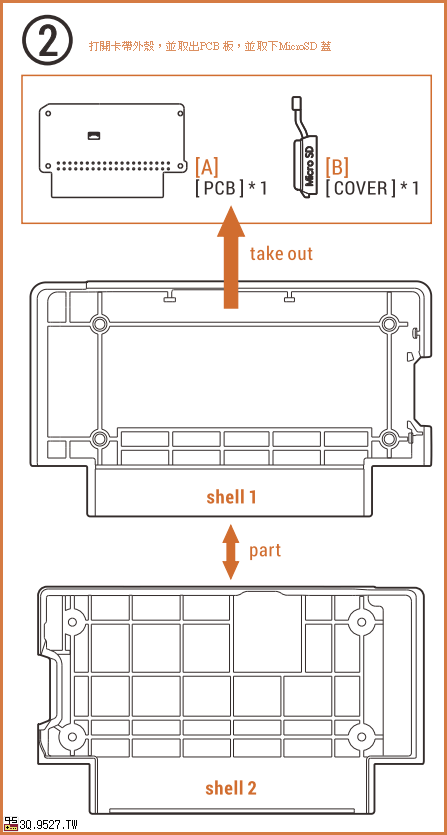

2. 打開卡帶外殼，取出PCB板，並取下MicroSD蓋

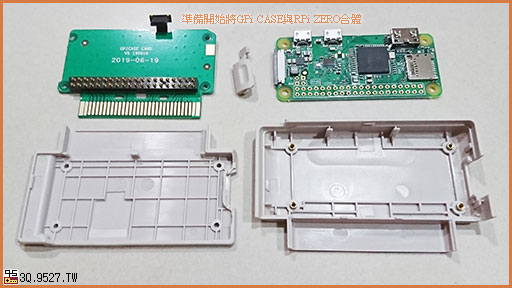

準備開始將GPi CASE與RPi Zero合體



3. 將MicroSD電源轉接頭，接上你的Pi ZERO

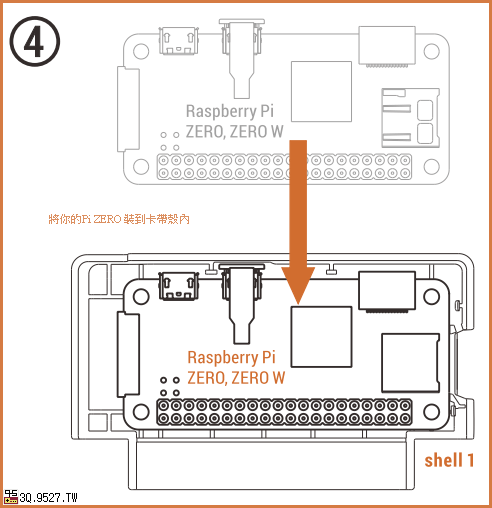

4. 將你的Pi ZERO裝到卡帶殼內

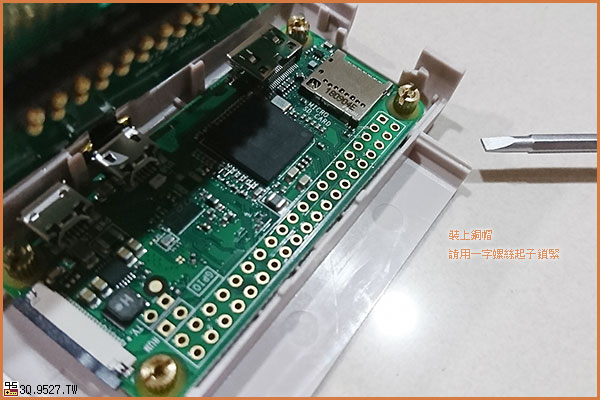

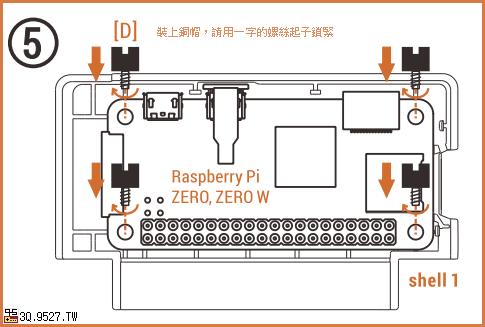

5. 裝上銅帽，請用一字的螺絲起子鎖緊




6. 組合PCB板，記得先貼上散熱片



7. 將電源轉接頭裝上，Pi ZERO跟PCB板即連在一起了



8. 將MicorSD卡蓋裝回去



9. 將卡帶殼蓋上

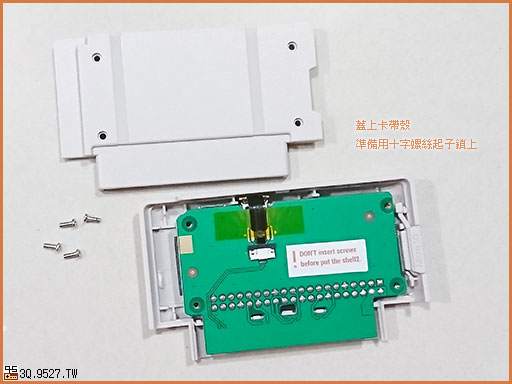

蓋上卡帶殼，準備用十字螺絲起子鎖上



10. 鎖上螺絲，用十字的螺絲起子

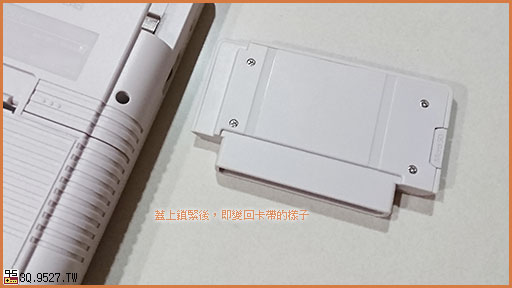

蓋上鎖緊後，即變回卡帶的樣子



11. 將安裝好系統或更新檔的MicroSD卡，插進卡帶中，請小心方向



12. 組裝完成，把卡帶插上去吧！
